1) 需求概述

設備全過程管理是指把設備的一生，即設備的整個壽命（從研究、設計、選型、采購、安裝、調試、使用、維護維修、大修直到改造、報廢）作為管理對象，加強全過程中各環節之間的橫向協調，已到達設備的良好投資效益。

設備基礎信息作為設備管理的設備信息源，每臺設備獨立創建，設備編號作為設備的唯一識別碼，貫穿設備管理。構成分5大部類，設備信息卡、基礎運維庫、設備運行狀態、設備履歷、全周期成本信息，其中“設備庫”分為巡檢庫、維護保養庫、潤滑庫、防腐庫、維修庫、大修庫、物資費定額庫；“設備履歷”分為維護保養記錄、維修記錄、大修記錄。功能描述：

ü 賬號密碼采用門戶方式通用，手持端、集控系統、區控平臺、業務區平臺等共用一個賬號，無需分別創建，權限可以分別配置。

ü 各功能菜單、功能頁面、功能按鈕就可權限設置。權限自低到高劃分、查看權限、修改權限、刪除權限，權限高低為包含關系。

ü 一般頁面功能按鈕應至少包含新增、保存、提交、退回、返回、刪除、導入、打出、打印等，各按鈕可分別權限設置。當內容修改未保存，而進行退回或返回等其他操作時，系統發出提醒信息。

ü 系統按照各類庫代碼規則開發，實現代碼自動生成功能。

ü 指標框過小而內容過多顯示不全時，鼠標移動到指標所在框，自動彈出內容區域放大窗，而無需進入頁面查看全部內容。

ü 指標錄入分為必填項和選填項。必填項指標：名稱左側有“*”圖標提示，當為空時，提示無法保存；數值型指標：無法填寫其他格式文字，并由系統管理員或有權限的人按照單位和經驗設置上下限值，當錄入值超限時系統自動發出提醒，由錄入人進行確認，如“XX指標當前錄入值超限，限值為XX-XX，請確認是否錄入”；勾選類指標：可視為工作包，具備權限的人員可進行內容修改。

2) 設備基礎信息

（一）設備全生命周期

1 整體布

設備基礎信息是設備管理的最基礎層，其數據信息將被引用到設備管理前期、后期的各項目，因此在做功能設計時應盡量以配置形式設計，使用人員經過培訓后，可自行完成二次開發，當新增或重置一臺新設備，可由有權限的使用人配置基礎信息，并可進行各工單、查詢報表、月報等關聯配置，達到正?；褂谩?/span>

設備基礎信息分配置版和顯示版兩種，配置版用于系統管理人員或具備權限的人員對內容進行維護使用。顯示版用于日常生產平臺操作人員使用，重點考慮界面美觀、顯示直觀，操作方便。

2 位置臺賬

用戶可自定義設置位置信息，位置可以理解為工藝段或固定的區域、地點（例如廠外泵站）。位置臺賬以組織目錄展開，每個位置信息包含位置名稱、坐標等內容。位置名稱同時作為設備臺賬信息中的安裝位置，設備臺賬中需要選擇設備安裝位置的，數據源均來源于位置臺賬。同時，關聯了該位置的設備均可以在位置臺賬中查看。

3 備臺賬

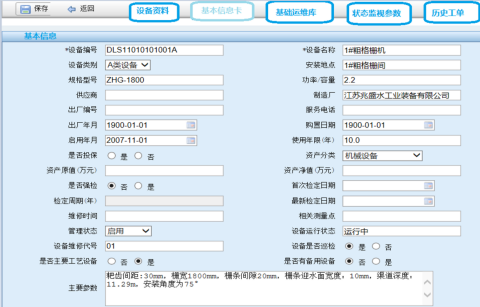

設備信息卡錄入指標名稱詳見《設備基礎信息匯總表-設備臺賬》《主要配件信息》《設備主要參數表》。頁面以主附表形式設計，設備臺賬作為主表，指標名稱固定；關鍵（專用）配件表、主要參數表指標作為附表，列表形式顯示，其中關鍵配件與物資字典庫關聯，勾選方式添加，刪除僅在本頁面消失，不影響物資字典庫。

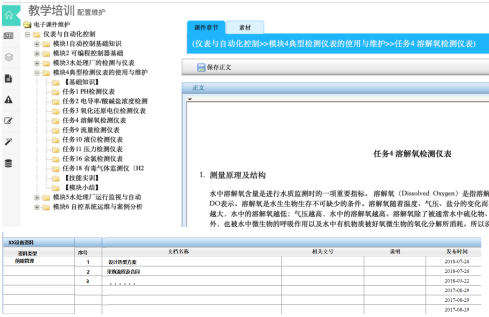

材料附件上傳采用父子級類型和文檔兩層，列表顯示。父級類型可實現自定義創建，分別添加文檔。設計及選型方案、采購流程及合同類、安裝調試及驗收、設備使用手冊、操作技術規程等類型。檔案顯示應直觀、清晰，如XX類XX1文檔、XX1文檔2等。支持格式至少包括word、PDF、Excel等通用格式?？砂凑召Y料類型或文件名稱配置不同權限。移動客戶端、區控平臺、業務區平臺同權。下同為顯示圖例僅供參考：

功能簡述如下：

ü 系統默認顯示設備信息卡項，其他各項頁面手動切換，切換時按鈕顏色變化，以便區分當前所在頁面。

ü 設備信息卡內容與集控系統設備操作窗信息卡關聯，可一鍵引用，無需重復填寫。

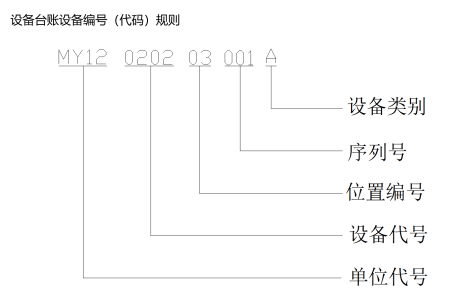

ü 編號沖突或編寫錯誤時系統發出提醒。

4 基礎運維庫

建庫先建樹，設備樹分三層，大類、小類、部位，如上圖，每層采用代碼+名稱的方式。設備樹為固定項一次創建巡檢庫、維護保養庫、潤滑庫、維修庫共同使用，不包括大修庫、防腐庫不涉及部位。

基礎運維庫下分二級按鈕頁面，用于不同庫之間的切換。設備庫分為巡檢庫、維護保養庫、潤滑庫、防腐庫、維修庫、大修庫、維修（大修）費定額庫、維保物資費定額庫8個庫。

ü 每臺設備獨立建庫，相同或同類設備可以一鍵復制庫內容，然后進行細化。

ü 入庫方式分2種，第一種庫中創建，支持線下填寫庫內容，批量導入到對應庫，導入過程中系統對完整性、準確性進行自檢，有問題時發出提醒；第二種工單中創建，當工單實施中從庫中無法找到符合條件的內容，需要新增時可直接在工單中創建，系統推送給相應庫管理人員進行規范性審核審批，同意后自動更新庫。

ü 代碼自動生成，各種庫依照編碼命名規則，在創建時內容前，先由系統自動生成代碼。

ü 庫內容刪除，刪除應可設置權限。刪除時，可勾選內容行刪除，只刪除所勾選行內容，也可一鍵刪除，刪除此頁面所有內容，選擇一鍵刪除時系統應發出提醒彈窗，刪除內容不可找回。

ü 各庫在做導入、導出時，各庫導出內容模板樣式詳見《基礎數據表》，但是設備編號、設備名稱、安裝位置、設備種類代碼為固定標題項，不管模板中是否存在此指標，系統默認均應該存在。

1

2

3

4

4.1 巡檢庫

巡檢項目代碼指巡檢類型，同巡檢類型名稱對應，巡檢類型按巡檢專業性分為三級，一級生產巡檢、二級設備一般巡檢、三級設備專業巡檢。

巡檢庫內容配置方式：分為部位為主或巡檢專業性級別為主兩種方式，如選部位為主則部位為父級，巡檢專業性為子級，子級下填寫內容，反之亦然。設計思路遵循，XX設備有XX個部位，每個巡檢部位有XX個巡檢類型（巡檢項目），每個巡檢類型（巡檢項目）分別有XX個巡檢內容；或者XX設備有XX個巡檢類型，每個巡檢類型有XX個巡檢部位，每個巡檢部位有XX個巡檢內容。

4.2 維護保養庫

 維保保養代碼中保養項目代碼指周期，同周期名稱對應。

維護保養庫作用于設備通用性維護保養作業使用，配置方式分為部位為主或周期為主兩種方式，如選周期為主則周期為父級，部位為子級，子級下填寫內容，反之亦然。設計思路遵循：XX設備在XX周期需進行哪些部位的維護保養，每個部位有哪些維保項目，每個維保項目有哪些維保內容；或者XX設備有哪些巡檢部位，每個巡檢部位分為哪些巡檢周期，每個巡檢周期需要巡檢哪些內容。

工時定額指完成某個維保周期下所有維保內容所用的時間，不包括準備時間，保留兩位小數；維保費定額指完成某個維保周期下所有維保內容所需要的物資，由系統自動引用《維保物資費定額庫》中相應數據，保留兩位小數；巡檢內容代碼為最小單元，每個代碼只填寫一項巡檢內容。

4.3 設備潤滑維保庫

潤滑項目代碼指潤滑周期，同周期名稱對應。

設備潤滑庫按照五定原則，定部位、定周期、定量、定油品、定人。配置方式分為部位為主或周期為主兩種方式，如選周期為主則周期為父級，部位為子級，子級下填寫內容，反之亦然。注意事項：油量標準，潤滑工時，小數位保留兩位，潤滑人員關聯本區域組織架構，勾選形式。

4.4 防腐庫

防腐庫無部位的細分，以設備為單位建庫。防腐庫頁面主附表方式。

主表部分顯示基本信息，內容詳見《基礎數據表-防腐庫》黃色部分，注意事項：委外或自行防腐窗口與委外理由說明窗口配合使用，當選擇部分委外或全部委外時，委外理由說明窗口由不可填寫變?yōu)楸靥?，不填寫無法保存；勾選維保周期（如潤滑、通用維保周期類型相同可以只見一個周期類型窗口，各庫引用）；工時定額指完成此設備防腐作業的定額；人工費用指完成此設備防腐作業的費用，總費用=人工費+材料總費用，材料總費用=涂料信息項金額加和+其他材料費用。

附表列表顯示涂料信息清單，顯示指標詳見《基礎數據表-防腐庫》無色部分，注意事項:涂料類型、涂料名稱均關聯物資字典中防腐材料類項，品種（涂層）為勾選方式，物資類型、涂層、涂料名稱直接為自高到低的包含關系，一個類型下可以包含多個涂層，一個涂層包含一種涂料名稱，涂料名稱為做小單元單獨行添加，選擇完成涂料名稱后系統自動從物資庫中生成此涂料名稱的最近一次采購單價，金額=數量*單價。

4.5 維修庫

維修庫，部位代碼的基礎上增加故障名稱代碼、2位數表示，維修項目名稱代碼、2位數，設備與設備之間的區別以設備編號為識別碼，一個完整的設備維修庫維修項目代碼具有唯一性，不能夠重復，如下圖所示：

設備下故障代碼或維修代碼重復時系統自動提示，同時系統有自動生成代碼功能。部位代碼、故障代碼、維修項目代碼為自高到底的包含關系，一個部位代碼可包含多個故障代碼，一個故障代碼可包含多個維修項目代碼。

注意事項：物資費定額，與《基礎數據表-物資費定額庫》關聯，點擊“物資費定額”按鈕進入維修物資費定額頁面，通過維修類別（小修或中修）、維修項目代碼兩個指標檢索，兩者為包含關系，當選擇類別后，系統自動縮小維修項目代碼范圍，選擇維修項目代碼后自動生成物資費定額。

4.6 大修庫

大修庫中部位名稱、范圍可以與其他庫不一致，在做部位分類檢索時大修和維修應獨立。配置方式分選周期為主，則周期為父級，部位為子級，子級下大修項目。

注意事項：部位、大修項目、維修內容、周期之間的關系，如XX設備在XX周期下有哪些部位需要大修，每個部位有哪些大修項目，每個大修項目要大修哪些內容。

4.7 維修（大修）物資費定額庫

維修（大修）物資費定額庫與維修庫、大修庫、物資庫三個庫關聯。

維修物資費定額庫創建3種方式，第一種初始創建，可線上逐一創建，也可線下編制批量導入。管理人員在創建完成大維修庫或大修庫之后創建維修（大修）物資費定額庫，設備編號等信息系統自動生成，項目類型、維修項目代碼與維修人工進行勾選添加。第二種方式，同類替換，工單中提取，在日常使用中維修工單實際使用到的配件種類多于定額庫時，系統自動識別、提取，由有權限的管理人員進行審核，通過后系統替換。第三種，新增補充，維修工單中維修項目在大修庫或維修庫中維修項目代碼沒有，需要增加時，維修人員可先在工單中填寫，完成工單，系統自動抽取內容，發給管理人員進行標準化修改、審核，在進行入庫。

注意事項：

ü 維修（大修）物資費定額庫，系統維修類和大修類進行區分設計。顯示物資來源，系統自動抽取此設備維修工單內維修類型，維修項目代碼所包含的物資編號，如XX設備XX項目類型XX維修項目需要的配件有哪些。

ü 抽取周期，每一份維修工單驗收完成后，系統自動進行一次維修（大修）定額庫檢查，為空時，系統自動添加；相同時，系統提醒進行審核替換。

ü 維修（大修）費定額庫以維修項目類型、維修項目為枝干，具有唯一性。

4.8 維護保養物資費定額庫

維保物資費定額庫以維保周期為枝干填寫應用物資信息。

維護保養物資費定額庫內容與維護保養庫、潤滑庫、物資庫三個庫進行關聯。

維護保養物資費定額庫創建3中方式，同上3.7物資（大修）定額庫。

5. 運行狀態信息

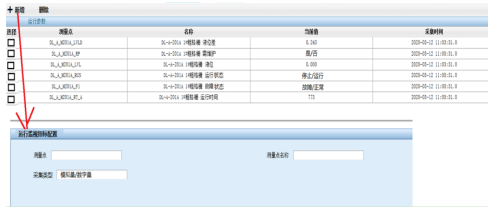

運行狀態，系統關聯集控系統數據庫，人工可勾選方式選擇添加此設備的測量點，是區控平臺、手持移動端的設備實時狀態來源，顯示內容至少包括測量點名稱（信號名稱）、測量點ID、單位、當前值，測量點列表顯示。數據刷新周期5分鐘，當前值超過集控設置的上下限值時顏色由正常色變?yōu)椤凹t色”。點擊測量點名稱查詢此設備的歷史趨勢曲線。

6. 設備履歷

設備履歷主要為此設備的工單記錄，主附表形式，主表顯示匯總類指標項，完好率、運行時間、故障時間、故障次數、維修次數、維保次數、大修次數及非正常大修次數、平均維修間隔時間、平均大修間隔時間等。附表分別列表顯示維護保養工單記錄、維修工單、大修工單，點擊列表可查看詳細信息。主表指標與附表信息配合使用，系統提供至少包括起止日期、類型、部位等檢索方式，默認顯示當月值。

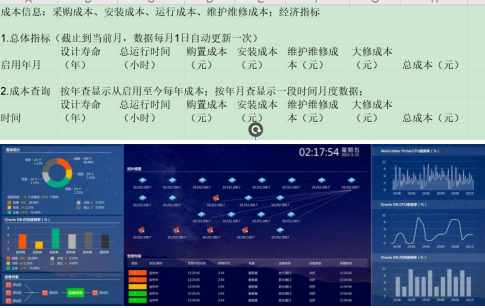

7. 全周期成本信息

數字化顯示本設備全周期的成本信息，按照成本項分為前期成本、后期維護維修成本、經濟運行三類，按照設備類型分為一般類設備和水泵風機關鍵設備兩類，一般類只顯示前期成本、后期維護維修成本，指標包括本體采購費、折舊費、凈值、初裝調試費、投保費，維護保養費用、維修費用、大修費用，其他財務費用。關鍵設備除一般類成本項外還包括經濟運行，總運行時間、效率、電耗、經濟運行得分，詳見《三大系統經濟運行評價》。
